Effeuilleuse arracheuse frontale X-Beet

LE DÉCOMPOSÉ PAR FRANQUET

L’effeuilleuse arracheuse frontale X-Beet révolutionne le chantier décomposé en offrant une alternative simple et économique à la récolte des betteraves.

Gagnez en indépendance et flexibilité en conservant la  polyvalence  de votre tracteur toute l’année !

Fini la corvée de changement de pneumatique sur le tracteur ! Le chantier gagne en confort, en adhérence tout en limitant fortement la compaction des sols.

Nous avons conçu une machine simple et facile d’utilisation, robuste, peu couteuse en entretien et peu consommatrice de puissance au travail.

Une technologie utile et efficace, éprouvée par une expérience betteravière de plus de 60 ans des Etablissements Franquet.

L’ensemble de la machine est entraîné mécaniquement pour optimiser la consommation de de puissance et augmenter la fiabilité de la X Beet.

A l’aise sur la route comme dans les champs, la X-Beet possède un châssis innovant

Porté et compact au transport il devient semi porté au travail :

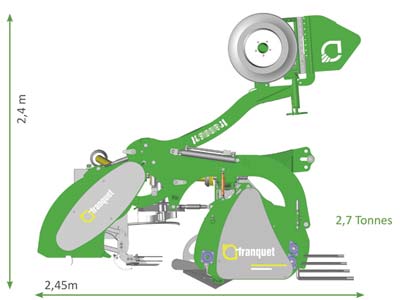

Au transport : les roues et le palpeur de direction se replient au-dessus de l’effeuilleuse : la vue reste dégagée et le gabarit compact rend facile les déplacements.

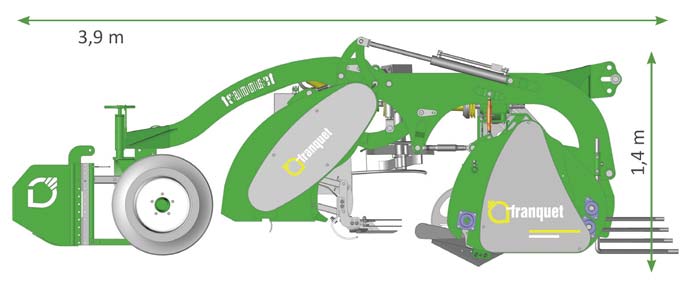

Au travail : le châssis pose sur les roues avant, la hauteur de l’effeuilleuse est contrôlée par un distributeur hydraulique et le terrage par la hauteur de relevage du tracteur. Le troisième point est laissé en position flottante, le terrage se règle indépendamment de l’effeuillage.

Effeuilleuse frontale X-Beet et X-Load S6 Franquet
Effeuilleuse frontale à betteraves - X-Beet Franquet - Vue 3D
Effeuilleuse frontale à betteraves - X-Beet Franquet - Vue 3D
Un chantier qui s’adapte à vos besoins et vos contraintes :
  • Possibilité de temps de séchage de l’andain de betterave entre arrachage et chargement.
  • Possibilité de choisir votre équipement arrière, de la chargeuse compacte jusqu’à la débardeuse.
Effeuilleuse frontale à betteraves - X-Beet Franquet - Vue 3D
Effeuilleuse frontale à betteraves - X-Beet Franquet - Vue 3D

Une effeuilleuse compacte

La forme redessinée de la caisse de l’effeuilleuse augmente l’effet venturi et donc l’aspiration des feuilles vers la vis de vidange. Les couteaux en acier mangano assurent une coupe parfaite et une longévité accrue.

La vis de 350 mm évacue les feuilles qui sont :

  • mises en andain à l’aide du déflecteur puis éparpillées derrière la chargeuse
  • ou éparpillées directement avec l’éparpilleur de l’effeuilleuse (facilite les ouvertures de champs)

En option est proposé un broyeur intégral en remplacement de l’effeuilleuse.
La vitesse de rotation de 1 500 tr/min et les couteaux hachent finement les feuilles et les déposent en andain entre les rangs. Les pneumatiques viennent appuyer sur les andains pour qu’ils ne génèrent aucun bourrage entre les socs.

Des Scalpeurs précis aux multiples réglages

Les tout nouveaux scalpeurs sur parallélogrammes Franquet permettent d’effectuer un micro-scalpage limitant la perte et augmentant le rendement à l’hectare.
Le parallélogramme compact permet un suivi parfait de la taille des betteraves qui ajuste l’écartement de la lame par rapport au peigne et donc la taille du collet.

Effeuilleuse frontale à betteraves - X-Beet Franquet - Scalpeurs
Effeuilleuse frontale à betteraves - X-Beet Franquet - Scalpeurs
Effeuilleuse frontale à betteraves - X-Beet Franquet - Vue 3D

Paramètres réglables du scalpeur :

  • Pression au sol
  • Hauteur de collet
  • Hauteur de protection de la lame
Un Arrachage soigné et rapide

Sur ce nouveau chantier, une attention particulière a également été portée au soin de la betterave de l’effeuillage jusqu’à la benne.

Franquet propose sur la X-Beet, son tout nouveau bâti arracheur à socs alternatif :

La forme des socs a été entièrement revue pour obtenir une préhension optimale de la betterave. Le mouvement de l’avant vers l’arrière alternatif entre le soc droit et le soc gauche roule la betterave pour limiter la monté de terre superflue sur la table. Les socs oscillent à 280 mouvements par minute pour un déterrage maximal.
L’éjecteur à pales caoutchouc accompagne la montée des betteraves sur la table : moins de terre sur la table à rouleau et débit de chantier augmenté !

Chaque étançon a un débattement latéral de 80mm pour suivre les rayons même en cas de semis irréguliers.

Effeuilleuse frontale à betteraves - X-Beet Franquet - Socs
Effeuilleuse frontale à betteraves - X-Beet Franquet - Socs

Point forts :

  • Déterrage optimal
  • Préhension parfaite pour un arrachage de la betterave jusqu’à la pointe
  • Vitesse d’arrachage élevée
  • Pas de bourrage même en cas d’enherbement important
Une grande table à rouleaux

La toute nouvelle table à rouleaux de la X-Beet assure la mise en andain des betteraves en garantissant un premier niveau de déterrage. Les 4 rouleaux nettoyeurs sont assistés de deux fois deux rouleaux transversaux pour évacuer rapidement les betteraves de la table.
L’ensemble des rouleaux ont le même sens de rotation pour une utilisation en toute sécurité même en présence de pierre, évitant leur pincement entre deux rouleaux.

La longévité des spires des rouleaux est assurée par un renforcement à la soudure carbure.

Effeuilleuse frontale à betteraves - X-Beet Franquet - Table rouleau
Effeuilleuse frontale à betteraves - X-Beet Franquet - Table rouleau
Le Guidage : Sans les mains !

Franquet à co-développé avec Garford,  spécialiste du guidage sur bineuse, un autoguidage spécifique à la X-Beet.

Compatible avec tous les tracteurs (pas de pré-équipement nécessaire), l’autoguidage permet à la X-Beet de suivre les rayons de betteraves en agissant automatiquement et directement sur la direction du tracteur. Le chauffeur peut ainsi rester concentrer sur l’arrachage et le chargement.

Effeuilleuse frontale à betteraves - X-Beet Franquet - Autoguidage

Son fonctionnement :

Le palpeur sur deux rangs à l’avant de la X-Beet envoie un signal à un boitier en cabine qui le traite et le dirige vers deux électrovannes branchées sur un distributeur hydraulique du tracteur.

Ces deux électrovannes envoient de l’huile dans le vérin de direction pour l’orienter soit à droite, soit à gauche, permettant un parfait suivi des rayons de betteraves.

En cas de mouvement du volant par le conducteur, le système se coupe automatiquement.

Un potentiomètre sur le boitier d’autoguidage assure une correction supplémentaire en cas devers. L’autoguidage permet confort et sécurité de conduite lors de longues journées d’arrachage !

X-Beet Technical data sheet

EN SERIE
DimensionsLongueurAu transport : 2,45 mAu travail : 3,9 m
Largeur3,10 m
Poids2,7 Tonnes
EffeuillageRotor Ø 450 mmRotation 1 000 tr/min
DécolletageCouteaux acier mangano sur parallélogrammesmulti réglages : pression au sol, hauteur de collet,
hauteur du patin de protection de la lame
ArrachageNombre de rangs6
Ecartement45 ou 50 cm
SystèmeArracheur à débattement latéral, socs oscillants alternatifs
Nombre d’oscillations280 mouvements/min
OPTIONS
Broyeur intégral en remplacement de l’effeuilleuse

Our materials are available in other sizes, please consult.
